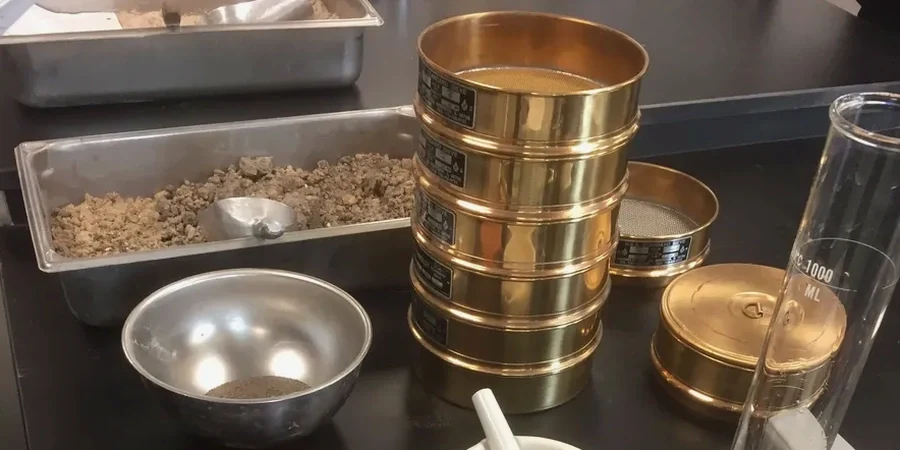

Ein verbreiteter Fehler im Tiefbau rund um Gladbeck ist die Annahme, ein simpler Siebversuch reiche aus, um die Tragfähigkeit eines Bodens zu beurteilen. Gerade in den Niederungen der Boye und entlang der Emscher finden sich feinkörnige Auelehme und Schluffe, deren bindiger Anteil erst unter 0,063 mm im Hydrometerverfahren sichtbar wird. Wer hier nur trocken siebt, übersieht die plastischen Eigenschaften, die später Setzungen oder Frosthebung verursachen. Die kombinierte Korngrößenanalyse mit Siebung und Aräometer nach DIN EN ISO 17892-4 liefert die vollständige Kornverteilungskurve – von der Grobkiesfraktion bis in den Tonbereich. Für Gladbeck mit seiner Lage an der Grenze zwischen Münsterländer Bucht und Ruhrgebiet bedeutet das: Wir erfassen sowohl die sandigen Terrassenablagerungen des Quartärs als auch die schluffig-tonigen Einschaltungen, die in der Region immer wieder für Überraschungen sorgen. Das Ergebnis ist die belastbare Grundlage für jede Gründungsberatung oder Versickerungsplanung.
Die Kornverteilungskurve entscheidet über Frostempfindlichkeit, Verdichtbarkeit und Durchlässigkeit – drei Parameter, die in Gladbecks heterogenem Lockergestein über die Standsicherheit jedes Bauwerks mitbestimmen.
Ablauf und Umfang
Örtliche Baugrundfaktoren
Die DIN 4020 verlangt für jede Baugrundbeurteilung eine vollständige Benennung und Beschreibung des Bodens, und die DIN EN ISO 17892-4 ist das genormte Verfahren dafür. In Gladbeck unterschätzen Planer regelmäßig die Auswirkungen unentdeckter Feinkornschichten. Ein zu hoch angesetzter kf-Wert aus einer reinen Siebanalyse führt zu unterdimensionierten Versickerungsanlagen – mit der Folge von Rückstau und Vernässung angrenzender Bebauung. Umgekehrt kann ein nicht erkannter Tonanteil in einer Tragschicht unter zyklischer Belastung Porenwasserüberdrücke aufbauen und die Scherfestigkeit progressiv abbauen. Die Rechtsprechung zu Planungsfehlern im Erd- und Grundbau wertet eine fehlende oder unvollständige Korngrößenanalyse als Verstoß gegen die anerkannten Regeln der Technik. Unser DAkkS-akkreditiertes Labor stellt sicher, dass jede Kornverteilungskurve gerichtsfest dokumentiert ist und die Anforderungen der RAP Stra für den Verkehrswegebau ebenso erfüllt wie die Vorgaben der DWA-A 138 für Versickerungsgutachten.
Normativer Rahmen
DIN EN ISO 17892-4 – Geotechnische Erkundung und Untersuchung – Laborversuche an Bodenproben – Teil 4: Bestimmung der Korngrößenverteilung, DIN 18196 – Erd- und Grundbau – Bodenklassifikation für bautechnische Zwecke, DIN 18123 – Bestimmung der Korngrößenverteilung durch Siebung und Aräometerverfahren, DWA-A 138 – Planung, Bau und Betrieb von Anlagen zur Versickerung von Niederschlagswasser, RAP Stra – Richtlinien für die Anlage des Straßenoberbaus, Teil Boden und Fels
Weitere Fachleistungen
Kombinierte Sieb- und Schlämmanalyse
Vollständige Kornverteilungskurve von 63 mm bis 0,001 mm. Inklusive Bestimmung von Ungleichförmigkeitszahl U und Krümmungszahl Cc sowie Klassifikation nach DIN 18196.
Wassergehalt und Glühverlust
Bestimmung des natürlichen Wassergehalts nach DIN 18121 und des Glühverlusts zur Abschätzung organischer Anteile, die in Gladbecks Auelehnen häufig auftreten.
Zustandsgrenzen (Atterberg)
Ermittlung von Fließ- und Ausrollgrenze nach DIN EN ISO 17892-12 zur Bewertung der Plastizität bindiger Böden – unverzichtbar bei feinkornreichen Schichten.
Durchlässigkeitsbeiwerte aus der Kornverteilung
Richtwert-Ermittlung des kf-Werts nach Hazen, Beyer oder Seiler anhand der Kornsummenkurve für Versickerungsgutachten nach DWA-A 138.
Typische Parameter
Fragen und Antworten
Was kostet eine Korngrößenanalyse mit Siebung und Hydrometer in Gladbeck?
Für eine kombinierte Analyse inklusive Siebung und Aräometerversuch liegen die Kosten je nach Probenanzahl und Aufbereitungsaufwand zwischen 100 € und 150 € pro Probe. Bei Serienaufträgen oder wiederkehrenden Projekten in Gladbeck bieten wir angepasste Konditionen an.
Wie lange dauert die Laboruntersuchung?
Die reine Siebung dauert etwa einen Werktag. Die Sedimentationsanalyse erfordert aufgrund der Temperierung und der Messintervalle von 24 bis 48 Stunden etwas mehr Zeit. Die vollständige Prüfung inklusive Bericht liefern wir innerhalb von 3 bis 5 Werktagen nach Probeneingang.
Reicht eine einfache Siebanalyse ohne Hydrometer für die Bodenklassifikation?
Nur wenn der Massenanteil unter 0,063 mm weniger als 5 % beträgt, darf nach DIN EN ISO 17892-4 auf das Aräometerverfahren verzichtet werden. In Gladbeck mit seinen feinkornreichen Auelehmen und Mergeln ist diese Voraussetzung selten erfüllt – die Erfahrung zeigt, dass die kombinierte Analyse der Regelfall sein sollte.
Welche Probengröße benötigen Sie für die Analyse?
Das hängt vom Größtkorn ab. Bei einem Größtkorn bis 2 mm sind rund 500 g ausreichend. Enthält die Probe Kies mit Korndurchmessern über 20 mm, benötigen wir 2000 g bis 5000 g Material. Unser Labor in Gladbeck berät Sie gern vor der Probennahme zur richtigen Menge und Verpackung.
