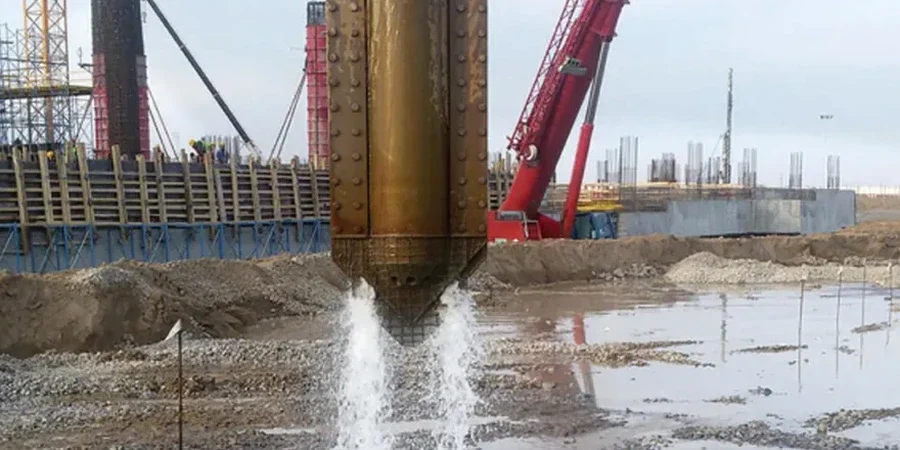

Ein verbreiteter Fehler bei Baugrundverbesserungen im nördlichen Ruhrgebiet ist die Annahme, dass ein Rüttler mit Standardparametern überall gleichmäßig verdichtet. In Gladbeck, auf den sandig-kiesigen Ablagerungen der Emschertal-Terrassen mit eingelagerten Schlufflinsen, führt das oft zu unzureichender Tiefenwirkung oder lokalen Setzungsmulden. Die korrekte Bemessung der Rütteldruckverdichtung erfordert eine vorausgehende Analyse der Kornverteilung und Lagerungsdichte, denn ohne ein auf den spezifischen Schichtenaufbau abgestimmtes Rüttelprogramm bleibt die geforderte Steifigkeit unerreicht. Steht ein Bauvorhaben im Bereich alter Zechenstandorte oder verfüllter Senken an, ist die Inhomogenität des Untergrunds noch ausgeprägter. Das Planungsteam legt deshalb die Rüttelenergie, den Punktabstand und die Eindringtiefe nicht pauschal, sondern auf Basis von Drucksondierungen und Rammkernbohrungen fest. So wird aus der Tiefenverdichtung ein kalkulierbarer Prozess und keine Optimierung nach Gefühl. In Gladbeck arbeiten wir seit Jahren mit diesem datengestützten Ansatz, auch in Kombination mit dem CPT-Versuch, um das Verdichtungspotenzial schon vor dem ersten Rüttelgang quantifizieren zu können.
Die Rütteldruckverdichtung ist erst dann wirtschaftlich, wenn das Rüttelraster auf Basis von Sondierdaten und nicht nach Faustformeln festgelegt wird.
Ablauf und Umfang
Örtliche Baugrundfaktoren
Das Klima im nördlichen Ruhrgebiet mit jährlichen Niederschlägen um 800 mm und langanhaltenden Feuchteperioden im Winterhalbjahr beeinflusst die Wirksamkeit der Rütteldruckverdichtung direkt. Steht das Grundwasser oberflächennah an, verliert der Rüttler einen Teil seiner Energie durch Porenwasserüberdrücke, und die Verdichtungswirkung fällt geringer aus als bemessen. In Gladbeck, wo die Flurabstände in den Niederungen der Boye oft unter zwei Metern liegen, muss die Bemessung diesen saisonalen Effekt berücksichtigen. Wir planen die Verdichtungskampagne bevorzugt in den trockeneren Spätsommermonaten oder passen das Rüttelregime durch Vorflutung und längere Verweilzeiten an. Ein zweiter Risikofaktor sind anthropogene Auffüllungen mit Bauschutt oder Bergematerial aus der Bergbauzeit. Diese heterogenen Schichten reagieren beim Rütteln unvorhersehbar; ohne vorausgehende Erkundung mit Baggerschürfen kann es zu lokalen Entfestigungen kommen. Die Bemessung legt deshalb Ausschlusszonen fest, in denen eine andere Bodenverbesserung – etwa Rüttelstopfsäulen – wirtschaftlicher ist als die reine Tiefenrüttlung.
Normativer Rahmen
DIN EN 14731:2005 – Ausführung von besonderen geotechnischen Arbeiten (Spezialtiefbau) – Tiefenrüttelverfahren, DIN EN 1997-2:2010 – Eurocode 7: Entwurf, Berechnung und Bemessung in der Geotechnik – Teil 2: Erkundung und Untersuchung des Baugrunds, DIN EN ISO 22476-2:2012 – Geotechnische Erkundung und Untersuchung – Rammsondierungen (DPH), DIN 4019:2015 – Baugrund – Setzungsberechnungen, Merkblatt über die Anwendung von Tiefenrüttelverfahren (FGSV, Ausgabe 2017)
Weitere Fachleistungen
Geotechnische Vorerkundung
Rammkernsondierungen und CPT-Messungen zur Bestimmung der Lagerungsdichte und Kornverteilung im Gladbecker Baugrund vor Verdichtungsbeginn.
Probeverdichtung und Parameterstudie
Einrichtung eines repräsentativen Probefelds mit Variation von Rüttelabstand, Frequenz und Verweilzeit. Abnahme durch DPH-Kontrollsondierungen.
Bemessung des Rüttelrasters
Zonierte Festlegung des Punktabstands, der Eindringtiefe und der Rüttelenergie auf Basis der Sondierergebnisse und des geforderten Verdichtungsgrads.
Qualitätskontrolle und Abnahmeprüfung
Flächige Überwachung der Verdichtungsarbeit durch schwere Rammsondierungen (DPH) und statische Lastplattendruckversuche gemäß DIN 18134.
Typische Parameter
Fragen und Antworten
Was kostet die reine Bemessung der Rütteldruckverdichtung für ein Grundstück in Gladbeck?
Für die ingenieurtechnische Bemessung inklusive Baugrunderkundung und Probeverdichtung liegt der Aufwand in Gladbeck je nach Umfang zwischen €1.510 und €5.180. Der Preis umfasst die Auswertung der Sondierungen, die rechnerische Festlegung des Rüttelrasters und die Dokumentation nach DIN EN 14731.
Ab welchem Feinkornanteil ist eine Rütteldruckverdichtung in Gladbeck nicht mehr sinnvoll?
Die Erfahrung aus Projekten im Emschertal zeigt: Bei einem Feinkornanteil über 15 Prozent oder einer Plastizitätszahl des Bodens über 10 Prozent lässt die Verdichtungswirkung des Tiefenrüttlers deutlich nach. In solchen Fällen prüfen wir alternative Verfahren wie Rüttelstopfsäulen oder eine dynamische Intensivverdichtung mit Aufsatzmassen.
Wie wird die erreichte Verdichtung nach der Rüttelarbeit kontrolliert?
Die Qualitätskontrolle erfolgt durch schwere Rammsondierungen (DPH) nach DIN EN ISO 22476-2 im Raster des verdichteten Feldes. Die Schlagzahlen werden mit den vor der Verdichtung ermittelten Werten verglichen. Zusätzlich setzen wir Lastplattendruckversuche nach DIN 18134 ein, um den dynamischen Verformungsmodul Evd direkt nachzuweisen.
